СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ OMRON A22S/W
С ПОВОРОТНОЙ РУЧКОЙ |

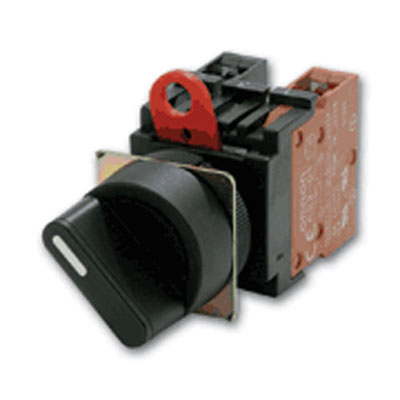

Селекторный переключатель с поворотной ручкой, под отверстие
диаметра 22 мм
|
 |
Эти селекторные переключатели с поворотным ключом фиксируются на
панели с помощью гайки и могут вставляться в отверстия диаметра 22
мм или 25 мм. Сборная конструкция A22K предусматривает простую
установку и снятие контактного блока. Возможность расположения
контактных блоков в три ряда (до шести контактов) повышает
эффективность монтажа.
|
ОСОБЕННОСТИ: |
Механизм защиты от прямого контакта с токоведущими частями является
стандартным свойством контактного блока |
Для монтажа используются вилкообразные или круглые обжимные
наконечники |
IP65 + маслостойкость (модели без подсветки), IP65 (модели с
подсветкой) |
Сертификаты UL и cUL и соответствие EN60947-5-1 |
Предусмотрены селекторы на 2 и 3 положения, с пружинным
самовозвратом или без него |
|
СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ В СБОРЕ |
 |
СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ БЕЗ ПОДСВЕТКИ
A22S |
Number
of
notches |
Resetting
method |
Output |
Model |
Color of
Selector |
2 notches |
Manual |
SPST-NO |
A22S-2M-10 |
Black |
SPST-NC |
A22S-2M-01 |
SPST-NO +
SPST-NC |
A22S-2M-11 |
SPST-NO +
SPST-NO |
A22S-2M-20 |
SPST-NC +
SPST-NC |
A22S-2M-02 |
Automatic |
SPST-NO |
A22S-2A-10 |
SPST-NC |
A22S-2A-01 |
SPST-NO +
SPST-NC |
A22S-2A-11 |
SPST-NO +
SPST-NO |
A22S-2A-20 |
SPST-NC +
SPST-NC |
A22S-2A-02 |
3 notches |
Manual |
SPST-NO +
SPST-NC |
A22S-3M-11 |
SPST-NO +
SPST-NO |
A22S-3M-20 |
SPST-NC +
SPST-NC |
A22S-3M-02 |
Automatic |
SPST-NO +
SPST-NC |
A22S-3A-11 |
SPST-NO +
SPST-NO |
A22S-3A-20 |
SPST-NC +
SPST-NC |
A22S-3A-02 |
|
|
СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ C
ПОДСВЕТКОЙ A22W |
Number
of
notches |
Resetting
method |
Output |
Operating
voltage |
Model |
Illumination
color |
2 notches |
Manual |
SPST-NO |
6 VDC |
A22W-2M[]-6D-10 |
R (red)
Y (yellow)
G (green)
A (blue) |
6 VAC |
A22W-2M[]-6A-10 |
12 VAC/VDC |
A22W-2M[]-12A-10 |
24 VAC/VDC |
A22W-2M[]-24A-10 |
SPST-NC |
6 VDC |
A22W-2M[]-6D-01 |
6 VAC |
A22W-2M[]-6A-01 |
12 VAC/VDC |
A22W-2M[]-12A-01 |
24 VAC/VDC |
A22W-2M[]-24A-01 |
SPST-NO +
SPST-NC |
6 VDC |
A22W-2M[]-6D-11 |
6 VAC |
A22W-2M[]-6A-11 |
12 VAC/VDC |
A22W-2M[]-12A-11 |
24 VAC/VDC |
A22W-2M[]-24A-11 |
SPST-NO +
SPST-NO |
6 VDC |
A22W-2M[]-6D-20 |
6 VAC |
A22W-2M[]-6A-20 |
12 VAC/VDC |
A22W-2M[]-12A-20 |
24 VAC/VDC |
A22W-2M[]-24A-20 |
SPST-NC +
SPST-NC |
6 VDC |
A22W-2M[]-6D-02 |
6 VAC |
A22W-2M[]-6A-02 |
12 VAC/VDC |
A22W-2M[]-12A-02 |
24 VAC/VDC |
A22W-2M[]-24A-02 |
Automatic |
SPST-NO |
6 VDC |
A22W-2A[]-6D-10 |
6 VAC |
A22W-2A[]-6A-10 |
12 VAC/VDC |
A22W-2A[]-12A-10 |
24 VAC/VDC |
A22W-2A[]-24A-10 |
SPST-NC |
6 VDC |
A22W-2A[]-6D-01 |
6 VAC |
A22W-2A[]-6A-01 |
12 VAC/VDC |
A22W-2A[]-12A-01 |
24 VAC/VDC |
A22W-2A[]-24A-01 |
SPST-NO +
SPST-NC |
6 VDC |
A22W-2A[]-6D-11 |
6 VAC |
A22W-2A[]-6A-11 |
12 VAC/VDC |
A22W-2A[]-12A-11 |
24 VAC/VDC |
A22W-2A[]-24A-11 |
SPST-NO +
SPST-NO |
6 VDC |
A22W-2A[]-6D-20 |
6 VAC |
A22W-2A[]-6A-20 |
12 VAC/VDC |
A22W-2A[]-12A-20 |
24 VAC/VDC |
A22W-2A[]-24A-20 |
SPST-NC +
SPST-NC |
6 VDC |
A22W-2A[]-6D-02 |
6 VAC |
A22W-2A[]-6A-02 |
12 VAC/VDC |
A22W-2A[]-12A-02 |
24 VAC/VDC |
A22W-2A[]-24A-02 |
3 notches |
Manual |
SPST-NO +
SPST-NC |
6 VDC |
A22W-3M[]-6D-11 |
6 VAC |
A22W-3M[]-6A-11 |
12 VAC/VDC |
A22W-3M[]-12A-11 |
24 VAC/VDC |
A22W-3M[]-24A-11 |
SPST-NO +
SPST-NO |
6 VDC |
A22W-3M[]-6D-20 |
6 VAC |
A22W-3M[]-6A-20 |
12 VAC/VDC |
A22W-3M[]-12A-20 |
24 VAC/VDC |
A22W-3M[]-24A-20 |
SPST-NC +
SPST-NC |
6 VDC |
A22W-3M[]-6D-02 |
6 VAC |
A22W-3M[]-6A-02 |
12 VAC/VDC |
A22W-3M[]-12A-02 |
24 VAC/VDC |
A22W-3M[]-24A-02 |
Automatic |
SPST-NO +
SPST-NC |
6 VDC |
A22W-3A[]-6D-11 |
6 VAC |
A22W-3A[]-6A-11 |
12 VAC/VDC |
A22W-3A[]-12A-11 |
24 VAC/VDC |
A22W-3A[]-24A-11 |
SPST-NO +
SPST-NO |
6 VDC |
A22W-3A[]-6D-20 |
6 VAC |
A22W-3A[]-6A-20 |
12 VAC/VDC |
A22W-3A[]-12A-20 |
24 VAC/VDC |
A22W-3A[]-24A-20 |
SPST-NC +
SPST-NC |
6 VDC |
A22W-3A[]-6D-02 |
6 VAC |
A22W-3A[]-6A-02 |
12 VAC/VDC |
A22W-3A[]-12A-02 |
24 VAC/VDC |
A22W-3A[]-24A-02 |
|
|
 |
СЕЛЕКТОРНЫЕ ПЕРЕКЛЮЧАТЕЛИ CО
СВЕТОДИОДНОЙ ПОДСВЕТКОЙ A22W С МОДУЛЕМ
ПОНИЖЕНИЯ НАПРЯЖЕНИЯ |
Number
of
notches |
Resetting
method |
Output |
Operating
voltage |
Model |
Selector
symbol
(color) |
2 notches |
Manual |
SPST-NO |
100 VAC |
A22W-2M[]-T1-10 |
R (red)
Y (yellow)
G (green)
A (blue) |
200 VAC |
A22W-2M[]-T2-10 |
SPST-NC |
100 VAC |
A22W-2M[]-T1-01 |
200 VAC |
A22W-2M[]-T2-01 |
SPST-NO +
SPST-NC |
100 VAC |
A22W-2M[]-T1-11 |
200 VAC |
A22W-2M[]-T2-11 |
SPST-NO +
SPST-NO |
100 VAC |
A22W-2M[]-T1-20 |
200 VAC |
A22W-2M[]-T2-20 |
SPST-NC +
SPST-NC |
100 VAC |
A22W-2M[]-T1-02 |
200 VAC |
A22W-2M[]-T2-02 |
Automatic |
SPST-NO |
100 VAC |
A22W-2A[]-T1-10 |
200 VAC |
A22W-2A[]-T2-10 |
SPST-NC |
100 VAC |
A22W-2A[]-T1-01 |
200 VAC |
A22W-2A[]-T2-01 |
SPST-NO +
SPST-NC |
100 VAC |
A22W-2A[]-T1-11 |
200 VAC |
A22W-2A[]-T2-11 |
SPST-NO +
SPST-NO |
100 VAC |
A22W-2A[]-T1-20 |
200 VAC |
A22W-2A[]-T2-20 |
SPST-NC +
SPST-NC |
100 VAC |
A22W-2A[]-T1-02 |
200 VAC |
A22W-2A[]-T2-02 |
3 notches |
Manual |
SPST-NO +
SPST-NC |
100 VAC |
A22W-3M[]-T1-11 |
200 VAC |
A22W-3M[]-T2-11 |
SPST-NO +
SPST-NO |
100 VAC |
A22W-3M[]-T1-20 |
200 VAC |
A22W-3M[]-T2-20 |
SPST-NC +
SPST-NC |
100 VAC |
A22W-3M[]-T1-02 |
200 VAC |
A22W-3M[]-T2-02 |
Automatic |
SPST-NO +
SPST-NC |
100 VAC |
A22W-3A[]-T1-11 |
200 VAC |
A22W-3A[]-T2-11 |
SPST-NO +
SPST-NO |
100 VAC |
A22W-3A[]-T1-20 |
200 VAC |
A22W-3A[]-T2-20 |
SPST-NC +
SPST-NC |
100 VAC |
A22W-3A[]-T1-02 |
200 VAC |
A22W-3A[]-T2-02 |
|
|

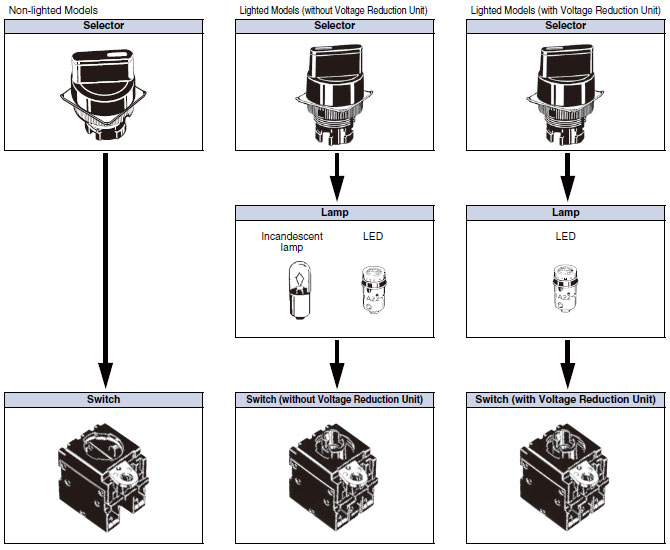

ЭЛЕМЕНТЫ СЕЛЕКТОРНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ |
 |
|
СЕЛЕКТОРЫ (БЕЗ ПОДСВЕТКИ) |
Sealing |
IP65 (oil-resistant) |
Appearance |
Standard
lever
 |
Notches |
Reset
method |
Model |
2
notches |
Manual |
 |
A22S-2M |
Automatic |
 |
A22S-2A |
3
notches |
Manual |
 |
A22S-3M |
Automatic |
 |
A22S-3A |
|
|
Sealing |
IP65 (oil-resistant) |
Appearance |
Long
lever
 |
Notches |
Reset
method |
Model |
2
notches |
Manual |
 |
A22S-C2M |
Automatic |
 |
A22S-C2A |
3
notches |
Manual |
 |
A22S-C3M |
Automatic |
 |
A22S-C3A |
|
|
СЕЛЕКТОРЫ (С ПОДСВЕТКОЙ) |
Sealing |
IP65 |
Appearance |
Standard
lever
 |
Notches |
Reset
method |
Selector
color |
Model |
2
notches |
Manual
 |
Red |
A22W-2MR |
Green |
A22W-2MG |
Yellow |
A22W-2MY |
Blue |
A22W-2MA |
Automatic
 |
Red |
A22W-2AR |
Green |
A22W-2AG |
Yellow |
A22W-2AY |
Blue |
A22W-2AA |
3
notches |
Manual
 |
Red |
A22W-3MR |
Green |
A22W-3MG |
Yellow |
A22W-3MY |
Blue |
A22W-3MA |
Automatic
 |
Red |
A22W-3AR |
Green |
A22W-3AG |
Yellow |
A22W-3AY |
Blue |
A22W-3AA |
|
|
КОНТАКТЫ |
Appearance |
Non-lighted |
Lighted |
|
Without
Voltage Reduction Unit |
With Voltage Reduction Unit
110 VAC |
With Voltage Reduction Unit
220 VAC |
|
 |
 |
 |
 |
Contacts |
Model |
SPST-NO |
A22-10M |
A22L-10M |
A22L-10M-T1 |
A22L-10M-T2 |
SPST-NC |
A22-01M |
A22L-01M |
A22L-01M-T1 |
A22L-01M-T2 |
SPST-NO
+ SPST-NC |
A22-11M |
A22L-11M |
A22L-11M-T1 |
A22L-11M-T2 |
SPST-NO
+ SPST-NO |
A22-20M |
A22L-20M |
A22L-20M-T1 |
A22L-20M-T2 |
SPST-NC
+ SPST-NC |
A22-02M |
A22L-02M |
A22L-02M-T1 |
A22L-02M-T2 |
|
|
ЭЛЕМЕНТЫ ПОДСВЕТКИ |
СВЕТОДИОДЫ (LED) |
Operating voltage |
6 V |
12 V |
24 V |
24 V
Super-bright |
Appearance |
LED
light |
Model |
 |
DC |
Red |
A22-6DR |
--- |
--- |
--- |
Green |
A22-6DG |
--- |
--- |
--- |
Yellow * |
A22-6DY |
--- |
--- |
--- |
Blue |
A22-6DA |
--- |
--- |
--- |
AC |
Red |
A22-6AR |
--- |
--- |
--- |
Green |
A22-6AG |
--- |
--- |
--- |
Yellow * |
A22-6AY |
--- |
--- |
--- |
Blue |
A22-6AA |
--- |
--- |
--- |
AC and
DC |
Red |
--- |
A22-12AR |
A22-24AR |
A22-24ASR |
Green |
--- |
A22-12AG |
A22-24AG |
A22-24ASG |
Yellow * |
--- |
A22-12AY |
A22-24AY |
A22-24ASY |
Blue |
--- |
A22-12AA |
A22-24AA |
A22-24ASA |
|
|
ЛАМПА НАКАЛИВАНИЯ |
Appearance |
 |
Operating voltage |
5 VAC/VDC |
12 VAC/VDC |
24 VAC/VDC |
A22-5 |
A22-12 |
A22-24 |
|
|
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ OMRON A22S/W |
Технические данные
(English) OMRON A22S/W (572 kb) |
